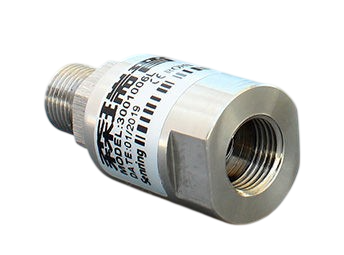

3001006L - одноканальное ротационное соединение G1/8"

Одноканальное ротационное соединение для передачи жидкости/газа на подвижную часть вашего устройства с резьбовым соединением G1/8" . Максимальная скорость вращения 250 об./мин., давление 1 МПа.

Ротационные соединения 3001006L – это выполненные с высокой точностью механические детали, через которые осуществляется подача смазочно-охлаждающей жидкости или другой среды от стационарного источника (напр., насоса) к вращающейся части машины (напр., шпинделю с режущим инструментом). Обычные смазочно-охлаждающие эмульсии на водной основе состоят на порядка 85 – 95% из воды (для охлаждения) и на 2 – 12% – из масла (для смазки режущей кромки). Невысокое содержание других химических веществ обеспечивает устойчивость эмульсии. Ротационные соединения Senring могут также применяться для таких сред, как cжатый вoздух / масляный туман, образующийся при смазке по технологии минимального использования смазочного материала, а также смазочно-охлаждающие масла и сжатый воздух.

Область применения:

• Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
• Сельскохозяйственный сектор - устройства распределения, поливальные системы.
• Геофизическая область - буровые установки, сверление твердых пород.
• Упаковочная отрасль - системы вакуумной упаковки, разливные линии.
• Индустрия развлечений - узлы пневматический и гидравлических аттракционов
• Станкостроение - в поворотных столах станков, оснастка станков.
• Робототехника - в поворотных узлах различного назначения.
• Бумажная промышленность - передача пара и горячей жидкости.
• Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.

Монтаж:

Монтаж ротационного соединения 3001006L занимает немного времени. Чтобы обеспечить максимальный срок службы и высокую эксплуатационную надежность изделия, инженерам по обслуживанию и наладчикам необходимо соблюдать несколько простых правил.

• 1. К подшипниковым ротационным соединениям с несущим ротором шланги отвода утечек и подачи СОЖ подсоединяются до установки на шпиндель. Иначе возникает угроза быстрого износа подшипников из-за повышенной нагрузки в результате перекоса, который может образоваться при затяжке гаек крепления шлангов.
• 2. Посадочное отверстие в шпинделе необходимо тщательно прочистить перед установкой ротационного соединения. Направляющую шпинделя следует очистить, удалить заусенцы и стружку. В противном случае возможно появление вибраций и снижение стойкости изделия.
• 3. Необходимо убедиться в том, что шланг отвода утечек на всем своем протяжении направлен вниз. Наличие участков, направленных вверх, затрудняет отвод жидкости. Если шпиндель станка расположен горизонтально, нужно удостовериться, что отверстие отвода утечек находится внизу в положении "6 часов"
