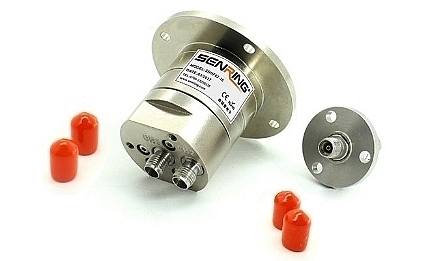

Высокочастотные токосъемники

Серия SNHF, включающая высокочастотные токосъемники от Senring, рассчитана на передачу аналогового сигнала и высокоскоростную передачу данных. Максимальная скорость передачи в них может достигать 40GHz, вестись как через один, так и через несколько высокачастотных каналов. Токосъемники серии SNHF поддерживают не только управляющие сигналы и высокочастотные передачи с напряжением до 24V, но и коммуникационные, сигналы от источников питания и смешанные жидкостносредные передачи.

Так сигнал высокой частоты, используемый в коаксиальных кабелях с напряжением до 50?, для разъемов другого типа может быть переключен и переведен на провода RG178, RG316 и RG174.

Основные характеристики и преимущества серии SNHF:

  • Высокая частота вращений с поддержкой 1, 2 или 3 каналов передачи высокой частоты;
  • Возможность составления от 1 до 48 цепей питания/ каналов приема сигнала;
  • Низкие потери и коэффициент стоячей волны.

Простота в эксплуатации и установке некоторых из элементов серии SNHF от Senring позволяет использовать их во множестве прикладных областей. Так, к примеру, токосъемники этого типа используются при производстве автомобилей, радаров и тестовых стендов антенн микроволнового диапазона.

  • Одноканальное миниатюрное контактное устройство для передачи сигнала высокой частоты (до 3 ГГц). Внешний диаметр корпуса 7.0 мм, тип разъема RG405. Скорость вращения до 250 об./мин., срок службы более 10 млн. оборотов.

  • Одноканальный высокочастотный ВКУ, комбинированный с электрическим токосъемником. Внешний диаметр 22.0 мм, комплектуется разъёмами типа RG405. Выпускается в двух модификациях: 6 или 12 сигнальных контактов. Максимальная частота сигнала для ВЧ канала - 3 ГГц. Предельная скорость вращения – 250...

  • Комбинированный токосъемник для передачи ВЧ сигнала по одному коаксиальному кабелю (до ГГц) и электрического сигнала (18 или 24 контакта 2А/220В). Комплектуется разъемами RG405 (SMA,MCX,MMCX опционально). Диаметр алюминиевого корпуса 32.8 мм. Рабочая скорость вращения – 250 об./мин....

  • Ротационное соединение с одним каналом для передачи сигнала частотой до 18 ГГц. Миниатюрный корпус с внешним диаметром 12,7 мм снабженный разъемами типа 2.4(K)-F (50Ω). Широкий температурный режим использования устройства: -55 до +85 С. Максимальная скорость вращения до 250 об./мин. Ресурс...

  • Модель представляет собой комбинацию электрического ВКУ (до 24 контактов 2А/220В) и одноканального ВЧ токосъемника с максимальной частотой сигнала 18ГГц. Модель имеет две модификации: с 12 –ю или 24-мя электрическими контактами. Габариты корпуса: длина 46,7 мм, диаметр 32,8 мм. Комплектуется...

  • Одноканальный высокочастотный токосъемник (максимальная частота 18ГГц), объединенный с электрическим ВКУ (до 48 контактов 2А/240В, возможность передавать силовой сигнал 10А и более). Токосъемник имеет корпус с диаметром 56.0 мм, коаксиальный кабель имеет разъем 2.4(K)-F (50Ω). Максимальная...

  • Комбинированное ротационное устройство, сочетающее в себе электрический токосъемник (до 120 сигнальных контактов, 2А/120В) и одноканальный ВЧ токосъемник (максимальная частота до 18 ГГц). Внешний диаметр корпуса 86 мм, длина варьируется в зависимости от кол-ва электрических контактов. На...

  • Компактный одноканальный ВЧ токосъемник для передачи сигнала частотой до 50 ГГц. Отличительными особенностями модели являются: компактный корпус (12.7 мм), высокая скорость вращения (до 250 об./мин), простота монтажа (на корпусе установлены разъемы 2.4(K)-F (50Ω)). Срок службы более 10 млн. об.

  • Это устройство объединяет в себе два вида ВКУ: для передачи электрического сигнала (максимум 48 контактов (2А/220В), возможна передача сигнала питания (от 10А и выше)) и передачи ВЧ сигнала по одному каналу (максимальная частота 50ГГц). Габариты корпуса: диаметр 56 мм, длина от 48 мм (в...

  • Двухканальное ротационное ВЧ соединение для передачи сигнала частотой до 18.0 ГГц и 4.0 ГГц на дополнительный канал. Корпус устройства диаметром 31.8 мм снабжен разъемами типа 2.4(K)-F. Допустимая скорость вращения – до 60 об./мин. Срок службы более 10 млн. об.

  • Составное ротационное устройство, предназначенное для передачи ВЧ сигнала по двум каналам и электрического сигнала по нескольким цепям. ВЧ часть устройства представлена двумя каналами (18.0 ГГц основной и 4.0 ГГц дополнительный) с разъемами 2.4(K)-F. Электрическая часть может быть представлена...
