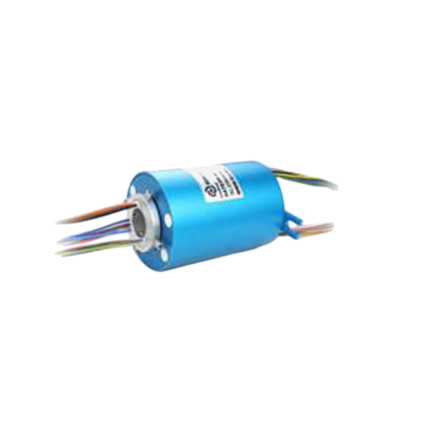

FH3899 - серия пыле-влагозащищенных токосъёмников с отверстием на вал 38.1 мм
Серия вращающихся контактных устройств со степенью защиты IP65 ( стандартное исполнение, алюминиевый корпус) или IP68 ( опционально, нержавеющая сталь) со полым валом размером 38,1мм. Возможность комбинирования сигнальных и силовых контактов, а так же линий для передачи цифровых сигналов.
Нажмите на изображение для его увеличения
Технические характеристики
| Диаметр сквозного отверстия | 38.1 мм |
| Внешний диаметр | 99 мм |
| Длина (Высота) | 60 мм - 224 мм |
| Общее кол-во контактов | 2 - 48 |
| Кол-во контактов 5А | 0 - 48 |
| Кол-во контактов 10А | 0 - 36 |
| Напряжение (В, пост./перем. ток) | 440 |
| Макс. скорость, об/мин | 100 - 200 (исполнение D) |
| Соответствие требованиям RoHS | соответствует |
| Крутящий момент, Н.м. | 0.1 + 0.03 на каждые 6 цепей |
| Срок службы, млн. об. | > 10 (исполнение C) ,> 30 (исполнение D) |
| Варианты исполнения | C, D |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Покрытие контактов | сплав на основе серебра, сплав на основе золота |
| Материал корпуса | сплав алюминия, нержавеющая сталь (опционально) |
| Соответствие СЕ | соответствует |
| Допустимая влажность | 10% до 85% (без конденсации) |
| Допустимая вибрация | MIL-SID-810E |
| Класс IP | IP65, IP68 (опционально) |
| Рабочая температура | -40°C до 85°C |
| Длина подводящего провода | 300 мм |
| Сопротивление изоляции | 1000 МОм@600VDC,10s |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Электрическая прочность диэлектрика, AC/DC(V) | 800VAC@50Hz,60s |
Варианты исполнения
| Маркировка | Максимальная скорость вращения, об./мин. | Ресурс, млн. об. | Покрытие контактов |
|---|---|---|---|
| C(Стандартное исполнение) | 100 | > 10 | сплав на основе серебра |
| D(Индустриальное исполнение) | 200 | > 30 | сплав на основе золота |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера.
Стандартные модели
| Модель | Длина (Высота) | Общее кол-во контактов | Кол-во контактов 5А | Кол-во контактов 10А | Наличие |
|---|---|---|---|---|---|
| FH3899-0210 | 60 мм | 2 | 0 | 2 | заказ |
| FH3899-02S | 60 мм | 2 | 2 | 0 | заказ |
| FH3899-0310 | 64 мм | 3 | 0 | 3 | заказ |
| FH3899-03S | 64 мм | 3 | 3 | 0 | заказ |
| FH3899-0410 | 68 мм | 4 | 0 | 4 | заказ |
| FH3899-04S | 68 мм | 4 | 4 | 0 | заказ |
| FH3899-0210-02S | 68 мм | 4 | 2 | 2 | заказ |
| FH3899-0610 | 76 мм | 6 | 0 | 6 | заказ |
| FH3899-06S | 76 мм | 6 | 6 | 0 | заказ |
| FH3899-0210-04S | 76 мм | 6 | 4 | 2 | заказ |
| FH3899-0410-02S | 76 мм | 6 | 2 | 4 | заказ |
| FH3899-1210 | 100 мм | 12 | 0 | 12 | заказ |
| FH3899-12S | 100 мм | 12 | 12 | 0 | заказ |
| FH3899-0610-06S | 100 мм | 12 | 6 | 6 | заказ |
| FH3899-1810 | 124 мм | 18 | 0 | 18 | заказ |
| FH3899-18S | 124 мм | 18 | 18 | 0 | заказ |
| FH3899-0610-12S | 124 мм | 18 | 12 | 6 | заказ |
| FH3899-1210-06S | 124 мм | 18 | 6 | 12 | заказ |
| FH3899-2410 | 148 мм | 24 | 0 | 24 | заказ |
| FH3899-24S | 148 мм | 24 | 24 | 0 | заказ |
| FH3899-1210-12S | 148 мм | 24 | 12 | 12 | заказ |
| FH3899-0610-18S | 148 мм | 24 | 18 | 6 | заказ |
| FH3899-3010 | 172 мм | 30 | 0 | 30 | заказ |
| FH3899-30S | 172 мм | 30 | 30 | 0 | заказ |
| FH3899-1810-12S | 172 мм | 30 | 12 | 18 | заказ |
| FH3899-1210-18S | 172 мм | 30 | 18 | 12 | заказ |
| FH3899-0610-24S | 172 мм | 30 | 24 | 6 | заказ |
| FH3899-3610 | 196 мм | 36 | 0 | 36 | заказ |
| FH3899-36S | 196 мм | 36 | 36 | 0 | заказ |
| FH3899-2410-12S | 196 мм | 36 | 12 | 24 | заказ |
| FH3899-1210-24S | 196 мм | 36 | 24 | 12 | заказ |
| FH3899-48S | 224 мм | 48 | 48 | 0 | заказ |
Маркировка моделей
Данную модель вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия.
| FH | 3899 | - | XA | - | XS | - | C | |||
C: Вариант исполнения C: Стандартное D: Индустриальное |
||||||||||
X: кол-во сигнальных контактов S: сигнальные контакты 24S: 24 контакта для передачи сигнала (0~5A) |
||||||||||
X: кол-во силовых контактов A: максимальная нагрузка в амперах 2410: 24 контакта, до 10A каждый |
||||||||||
|
ID: размер отверстия под вал
OD: внешний диаметр 3899: ID: 38.1мм, OD: 99.0мм |
||||||||||
FH: пыле-влагозащищенные токосъёмники с отверстием на вал |
||||||||||
Например:
- если заказать FH3899, поддержка 73 сигнальных цепей + 19 силовых цепей по 5A + 20 силовых цепей по 20A, то код модели FH3899-1905-2020-73S
- если заказать FH3899, поддержка 4 сигнальных цепей + 17 силовых цепей по 5A, то код модели FH3899-1705-04S
Монтаж устройства
Монтажная схема
Рис. 1. Продольный разрез утановленного токосъемника
Рис. 2. Вид сзади.
Основные принципы
- Крепление ротора: установите токосъемник на вал. Затяните четыре крепежных болта на роторе.
- Крепление статора: вставьте удерживающий рычаг в гнездо блокировки вращения для фиксации положения статора.
- Соблюдайте осторожность при установке токосъемника. Перетяжка установочных болтов может вызвать повреждение корпуса токосъемника.
- Нежелательна жесткая фиксация ротора и статора одновременно! Проверяйте соосность установки, погрешность приводит к дополнительной нагрузке на токосъемник и повышенному износу.
Внимание!
- Следите за тем, чтобы токосъемник не испытывал механической нагрузки, а также чтобы на нем не было никаких подводящих проводов.
- Во избежание каких-либо повреждений изоляции подводящего провода будьте осторожны при установке.
- Будучи точным компонентом, токосъемник должен эксплуатироваться в сухой, не запыленной среде (за исключением моделей в пыле-влагозащищенном исполнении). При не соответствующих этим требованиям условиях необходимо применять меры по защите токоприемника
Цветовая схема контактов *
12 проводов с одинаковыми характеристиками представляют цветовую группу. Каждая группа проводов маркируется по номеру трубки (1,2,3...).
Например:
- Если кольцо имеет 18 контактов, то они разбиты на две трубки (№1 и №2). Первая трубка имеет 12 проводов с цветами 1-12 из таблицы приведенной ниже. Вторая трубка имеет 6 проводов с цветами 1-6
- Если кольцо имеет 6 контактов, то провода имеют цвет 1-6 из таблицы приведенной ниже.
- Цветовая схема распостраняется на контакты с одинаковыми характеристиками (сила тока и напряжение). Т.е. если у кольца 6 контактов по 2А и 6 контактов по 5А, то будет две группы проводов с цветами 1-6.
| # | Цвет | # | Цвет | # | Цвет | |||
|---|---|---|---|---|---|---|---|---|
| 1 | черный | 5 | желтый | 9 | серый | |||
| 2 | коричневый | 6 | зеленый | 10 | белый | |||
| 3 | красный | 7 | синий | 11 | розовый | |||
| 4 | оранжевый | 8 | фиолетовый | 12 | голубой |
* - Данная цветовая схема распостраняется на сигнальные контакты токосъемника (от 1А до 5А). Для силовых контактов производителем может быть выбрана другая схема, которая предоставляется по запросу
