FO409 - серия комбинированных ВКУ четырьмя оптическими каналами
Опто-электронная четырёхканальная муфта в компактном корпусе (56,0 мм). Комбинируется с электрическим ВКУ (до 24-х контактов). Максимальная скорость вращения 400 об./мин. Срок службы более 20 млн. об.
Нажмите на изображение для его увеличения
Технические характеристики
| Кол-во оптических каналов | 4 |
| Общее кол-во контактов | 2 - 24 |
| Кол-во контактов 5А | 2 - 24 |
| Кол-во контактов 10А | 2 - 16 |
| Макс. скорость, об/мин | 250 |
| Срок службы, млн. об. | > 200 |
| Тип волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850 - 1550 |
| Вносимые потери | < 3.5 дБ MultiMode, < 4 дБ SingleMode |
| Колебания вносимых потерь при вращении | < 2 дБ SingleMode, < 1 дБ MultiMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥50 dB (без разъемов |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | FC, SC, ST, LC |
| Напряжение (В, пост./перем. ток) | 440 |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | <0.01 |
| Покрытие контактов | сплав на основе серебра |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Длина подводящего провода | 300 мм |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz, 60s |
| Сопротивление изоляции | >1000MОм/500VDC |
| Класс IP | IP51, IP68 (опционально) |
| Материал корпуса | нержавеющая сталь, алюминиевый сплав |
| Внешний диаметр | 56 мм |
| Длина (Высота) | 111 мм - 162.5 мм |
| Крутящий момент, Н.м. | 0.1 + 0.03 на каждые шесть контактов |
| Рабочая температура | от -30°C до 80°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера.
Стандартные модели
| Модель | Общее кол-во контактов | Кол-во контактов 5А | Кол-во контактов 10А | Длина (Высота) | Наличие |
|---|---|---|---|---|---|
| FO409-02S | 2 | 2 | 0 | 111 мм | заказ |
| FO409-0210 | 2 | 0 | 2 | 111 мм | заказ |
| FO409-03S | 3 | 3 | 0 | 111 мм | заказ |
| FO409-0310 | 3 | 0 | 3 | 111 мм | заказ |
| FO409-06S | 6 | 6 | 0 | 111 мм | заказ |
| FO409-0210-04S | 6 | 4 | 2 | 111 мм | заказ |
| FO409-0410-02S | 6 | 2 | 4 | 111 мм | заказ |
| FO409-0610 | 6 | 0 | 6 | 111 мм | заказ |
| FO409-12S | 12 | 12 | 0 | 129 мм | заказ |
| FO409-0210-10S | 12 | 10 | 2 | 129 мм | заказ |
| FO409-0310-09S | 12 | 9 | 3 | 129 мм | заказ |
| FO409-0610-06S | 12 | 6 | 6 | 129 мм | заказ |
| FO409-0810-04S | 12 | 4 | 8 | 129 мм | заказ |
| FO409-1010-02S | 12 | 2 | 10 | 129 мм | заказ |
| FO409-1210 | 12 | 0 | 12 | 129 мм | заказ |
| FO409-18S | 18 | 18 | 0 | 145.5 мм | заказ |
| FO409-0210-16S | 18 | 16 | 2 | 145.5 мм | заказ |
| FO409-0610-12S | 18 | 12 | 6 | 145.5 мм | заказ |
| FO409-0810-10S | 18 | 10 | 8 | 145.5 мм | заказ |
| FO409-1010-08S | 18 | 8 | 10 | 145.5 мм | заказ |
| FO409-1210-06S | 18 | 6 | 12 | 145.5 мм | заказ |
| FO409-1610-02S | 18 | 2 | 16 | 145.5 мм | заказ |
| FO409-24S | 24 | 24 | 0 | 145.5 мм | заказ |
| FO409-0410-20S | 24 | 20 | 4 | 162.5 мм | заказ |
| FO409-0610-18S | 24 | 18 | 6 | 162.5 мм | заказ |
Маркировка моделей
Данную модель вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия.
| FO | X | XX | - | XA | - | XS | - | 01 | - | FC | - | 01 | - | FS | |||
FS: степень защиты IP65/68 |
|||||||||||||||||
01: Длина волны 01: 1310/1550 нм (SingleMode) 02: 850/1310 нм (MultiMode) |
|||||||||||||||||
FC: Тип разъема FC: FC разъем LC: LC разъем SC: SC разъем ST: ST разъем По умолчанию используется РС-соединители, если Вам нужно APC - укажите это слэш, например FC/APC |
|||||||||||||||||
01: Тип оптического волокна 01: 9/125 um (SingleMode) 02: 50/125 um (MultiMode) 03: 62.5/125 um (MultiMode) |
|||||||||||||||||
|
X: кол-во сигнальных контактов S: сигнальные контакты 24S: 24 контакта для передачи сигнала (0~5A) |
|||||||||||||||||
|
X: кол-во силовых контактов A: максимальная нагрузка в амперах 1610: 16 контактов, до 10A каждый |
|||||||||||||||||
XX: тип корпуса 00: только оптика 0X: комбинирование с электрическими контактами |
|||||||||||||||||
X: кол-во оптических каналов 4: 4 оптических канала |
|||||||||||||||||
FO: вращающийся оптический переход |
|||||||||||||||||
Например:
- если заказать FO409, 4 оптических канала + оптическое волокно 50/125um MultiMode с длиной волны 850/1310 нм, разъем FC, поддержка 20 сигнальных цепей (0~5A), то код модели FO409-02-20S-FC-02
- если заказать FO409, 4 оптических канала + оптическое волокно 62.5/125um MultiMode с длиной волны 850/1310 нм, разъем LC, поддержка 3 сигнальных цепей (0~5A) + 8 силовых цепей по 10A, то код модели FO409-03-0810-03S-LC-02

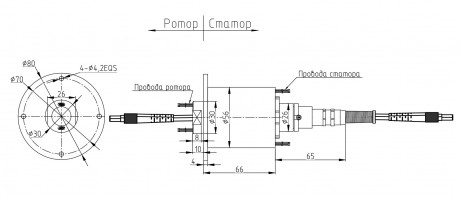

Монтаж устройства
Основные принципы
Цветовая схема контактов *
24 провода с одинаковыми характеристиками представляют цветовую группу. Каждая группа проводов маркируется по номеру трубки (1,2,3...).
Например:
- Если кольцо имеет 36 контактов, то они разбиты на две трубки (№1 и №2). Первая трубка имеет 24 провода с цветами 1-24 из таблицы приведенной ниже. Вторая трубка имеет 12 проводов с цветами 1-12
- Если кольцо имеет 6 контактов, то провода имеют цвет 1-6 из таблицы приведенной ниже.
- Цветовая схема распостраняется на контакты с одинаковыми характеристиками (сила тока и напряжение). Т.е. если у кольца 6 контактов по 2 А и 6 контактов по 5 А, то будет две группы проводов с цветами 1-6.
| # | Цвет | # | Цвет | # | Цвет | |||
|---|---|---|---|---|---|---|---|---|
| 1 |
|
черный | 5 |
|
желтый | 9 |
|
серый |
| 2 |
|
коричневый | 6 |
|
зеленый | 10 |
|
белый |
| 3 |
|
красный | 7 |
|
синий | 11 |
|
розовый |
| 4 |
|
оранжевый | 8 |
|
фиолетовый | 12 |
|
голубой |
| 13 |
|
бело-черный | 17 |
|
бело-желтый | 21 |
|
бело-серый |
| 14 |
|
бело-коричневый | 18 |
|
бело-зеленый | 22 |
|
черно-коричневый |
| 15 |
|
бело-красный | 19 |
|
бело-синий | 23 |
|
черно-красный |
| 16 |
|
бело-оранжевый | 20 |
|
бело-фиолетовый | 24 |
|
прозрачный |
* - Данная цветовая схема распостраняется на сигнальные контакты токосъемника (от 1 А до 5 А). Для силовых контактов производителем может быть выбрана другая схема, которая предоставляется по запросу
