FO600 - серия шестиканальных оптических ВКУ

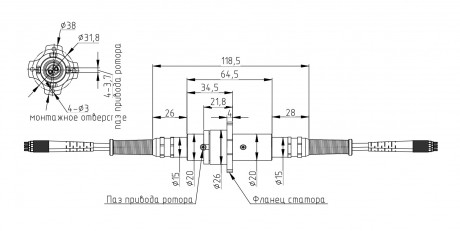

Шестиканальный оптический вращающийся контакт. Комплектуется разъемами FC (опционально SC, ST, SMA или LC). Габариты корпуса (материал нержавеющая сталь): диаметр 26,0 мм, длина 118,5 мм. Максимальная скорость вращения 400 об./мин.
Нажмите на изображение для его увеличения
Технические характеристики
| Кол-во оптических каналов | 6 |
| Макс. скорость, об/мин | 400 |
| Срок службы, млн. об. | > 200 |
| Тип волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850 - 1550 |
| Вносимые потери | < 3.5 дБ MultiMode, < 4 дБ SingleMode |
| Колебания вносимых потерь при вращении | < 2 дБ SingleMode, < 1 дБ MultiMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥50 dB (без разъемов |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | FC, SC, ST, LC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 26 мм |
| Крутящий момент, Н.м. | 0.1 |
| Рабочая температура | от -45°C до 85°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера.
Маркировка моделей
Данную модель вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия.
| FO | X | XX | - | 01 | - | FC | - | 01 | |||
01: Длина волны 01: 1310/1550 нм (SingleMode) 02: 850/1310 нм (MultiMode) |
|||||||||||
FC: Тип разъема FC: FC разъем LC: LC разъем SC: SC разъем ST: ST разъем По умолчанию используется РС-соединители, если Вам нужно APC - укажите это слэш, например FC/APC |
|||||||||||
01: Тип оптического волокна 01: 9/125 um (SingleMode) 02: 50/125 um (MultiMode) 03: 62.5/125 um (MultiMode) |
|||||||||||
XX: тип корпуса 00: только оптика 0X: комбинирование с электрическими контактами |
|||||||||||
X: кол-во оптических каналов 6: 6 оптических каналов |
|||||||||||
FO: вращающийся оптический переход |
|||||||||||
Например:
- если заказать FO600, 6 оптических каналов + оптическое волокно 62.5/125um MultiMode с длиной волны 850/1310 нм, разъем FC, то код модели FO600-03-FC-02
- если заказать FO600, 6 оптических каналов + оптическое волокно 50/125um MultiMode с длиной волны 850/1310 нм, разъем SC, то код модели FO600-02-SC-02
