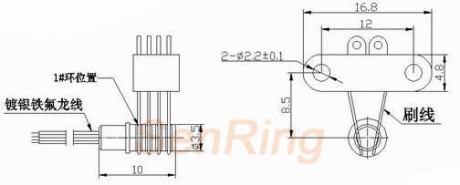

Ротор поставляется в виде барабана, который состоит из отдельных колец, расположенных по оси вращения. Миниатюрная конструкция может иметь ротор с токосъемными кольцами диаметром менее 0,100 дюйма. Токосъемник может использоваться в любой электромеханической системе, которая требует неограниченного, дискретного или непрерывного вращения при передаче сигнала или питания. Это может улучшить механические характеристики, упростить функционирование системы и исключить повреждения проводов, которые свисают от подвижного соединения. Основные сферы применения: приборы, дисплеи, авиационное и радиоэлектронное оборудование, системы тестирования и измерения. Доступные дополнения: поднятый буртик (диаметром 0,110) и V-образный 90 ° паз в каждом кольце. Щеткодержатель: тонкий проволочный вывод и клеммы с золотым или оловянным покрытием.
Цветовой код | |||||
Номер кольца | Цвет | Номер кольца | Цвет | Номер кольца | Цвет |
1 | черный | 5 | желтый | 9 | серый |
2 | коричневый | 6 | зеленый | 10 | белый |
3 | красный | 7 | синий | 11 | розовый |
4 | оранжевый | 8 | фиолетовый | 12 | светло-синий |
Общее кол-во контактов | 4 |
Макс. скорость, об/мин | 1000 |
Сила тока | стандартный 1A на каждую цепь |
Напряжение (В, пост./перем. ток) | 250 |
Рабочая температура | -40°C до 80°C |
Соответствие требованиям RoHS | соответствует |
Допустимая влажность | 10% до 85% (без конденсации) |
Допустимая вибрация | MIL-SID-810E |
Длина подводящего провода | 150 мм |
Электрическая прочность диэлектрика, AC/DC(V) | 500VDC@50Гц,3s |
Калибр подводящего провода | AWG30# с тефлоновой изоляцией |
Сопротивление изоляции | 500 МОм@500VDC,3s |
Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера.
