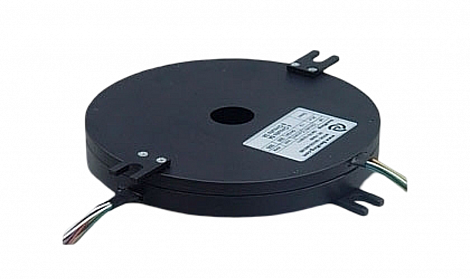

Дискообразные контакты

Дискообразные кольца специально разработаны для проектов, где у токосъемников есть существенные ограничения по высоте

Серия К дискообразных контактных устройств от компании Senring Electronics Ltd адресована клиентам, которые имеют жесткие ограничения по высоте. Принцип работы схож с классическими токосъёмниками – исключение перекручивания электрического кабеля при вращении на 360 градусов по средствам скользящих контактов. В состав серии входит две модификации, которые отличаются конструкцией скользящего элемента.

Серия K2хх имеет фиксированную высоту, независящую от количества контактов. Увеличение количества электрических цепей приводит к быстрому росту внешнего диаметра устройства. Этот можно отнести к недостаткам данной модификации. Плюсом данного подхода являются минимальные габариты по высоте, которые не могут обеспечить другие серии.

Серия К3хх имеет фиксированный внешний диаметр и переменную высоту, которая зависит от количества контактов. За счет более компактной контактной пары, радиальных выводов кабелей и конструкции подшипников, они имеют меньшие габариты по сравнению с классическими токосъёмниками на вал.

Модели серии K предназначены для передачи питание (стандартные модели 10А,440В), сигналов управления или цифровых протоколов (Ethernet, RS485, CanBus и т.д.). Устройства могут оснащаться оптическими муфтами или ВЧ токосъемниками. Доступны к заказу пыле- влаго- защищенные модели (IP65).

Конструкция контактной пары

В отличие от токосъемников на вал и капсульных, дисковые скользящие контакты серии K2xx имеют совсем другую конструкцию контактной пары. Контакты выполнены в виде радиальных дорожек разного радиуса. Они изготовлены из особого сплава с напылением из драгоценного металла (см. таблицу исполнений).

Щетки выполнены в виде пружинящих пластин с наконечником особый формы, который обеспечивает постоянный контакт, низкий момент сопротивления и устойчив к трению. Материал щетки - специальный сплав на основе меди и покрыты драгоценным металлом (в соответствии с исполнением). На каждую контактную дорожку приходиться по четыре щетки, установленных равномерно по окружности контактной дорожки.

Контактная пара имеет продолжительный срок службы (до 10 млн. оборотов) и не требует обслуживания в течение всего эксплуатационного периода.

Контактная пара токосъемников серии K3xx имеют конструкцию, которая характерна классическим токосъемникам на вал. Ротор представлен кольцами из сплава алюминия с покрытием из драгоценных металлов. Щетки статора выполнены в виде пучка металлических прутьев из особого сплава, покрытых драгоценным металлом (серебро или золото, зависит от исполнения). В основание пучок зафиксирован с помощью металлического кольца. Особенностью является более компактные размеры контактной пары.

Дискообразные токосъемники на основе печатных плат (Серия Р)

Серия P – это ультратонкое контактные устройства на основе печатной платы, разработанное специально для устройств с ограниченным пространством по высоте. Специальные версии всего 5.0 мм по высоте.

Модели данной серии являются токосъемниками с разъединяемым контактом, т.е. ротор и статор не закреплены относительно друг друга. Еще одной отличительной особенностью является отсутствие подшипников. Задачу позиционирования статора и ротора относительно другу друга и плавного вращения клиент решает самостоятельно.

В качестве контактное пары используется решение на основе серии K3хх. Щетки в виде пружинящих пластин с наконечником особой формы и радиальные контактные окружности на роторе. Покрытие контактов зависит от исполнения.
